Was ist ein 50N06 N-Kanal-MOSFET?
Der 50N06 ist ein N-Kanal-Leistungs-MOSFET (Metal Oxide Semiconductor Field Effect Transistor), der speziell für die Handhabung spezifischer Leistungsniveaus entwickelt wurde. Mit seiner DMOS-Technologie (Double Diffused Metal Oxide Semiconductor) bietet er schnelle Schaltgeschwindigkeiten und kann Ströme bis zu 50 Ampere leiten.
Einführung in den 50N06

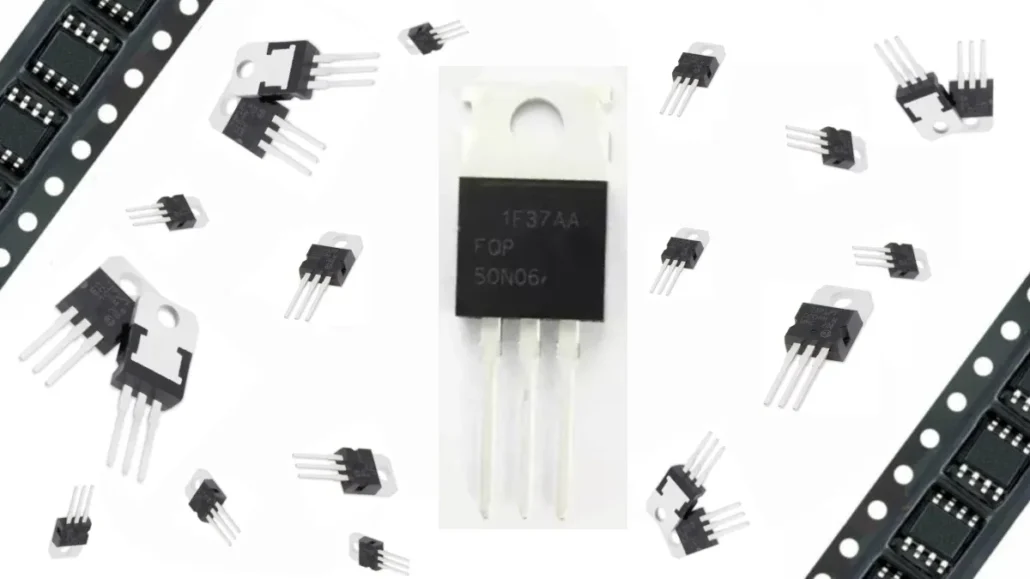

Der 50N06 ist ein aus Silizium gefertigter N-Kanal-Leistungs-MOSFET mit drei Anschlüssen: Gate, Drain und Source. Diese Halbleiterkomponente zeichnet sich durch ihre hervorragenden Schalteigenschaften aus und wurde speziell für Anwendungen konzipiert, die schnelle Schaltzeiten erfordern. Die DMOS-Technologie, auf der der 50-N-06 basiert, ermöglicht eine optimierte Leistungsdichte bei gleichzeitig niedrigen Schaltverlusten.
Im Vergleich zu herkömmlichen Bipolartransistoren bietet der 50N06 mehrere entscheidende Vorteile. Durch seine spannungsgesteuerte Charakteristik benötigt er nur minimale Steuerleistung am Gate-Anschluss, was ihn besonders energieeffizient macht. Zudem zeigt er ein ausgezeichnetes Temperaturverhalten und kann in einem breiten Betriebstemperaturbereich eingesetzt werden. Dies macht ihn zu einer idealen Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit unter schwierigen Umgebungsbedingungen gefordert ist.
Die hohe Strombelastbarkeit von bis zu 50 Ampere in Kombination mit einer Spannungsfestigkeit von 60 Volt zwischen Drain und Source prädestiniert den 50N06 für Leistungsanwendungen wie Schaltnetzteile, Motor-Steuerungen oder LED-Treiber. Besonders hervorzuheben ist die geringe Gate-Ladung, die zusammen mit der niedrigen Gate-Source-Kapazität für äußerst kurze Schaltzeiten sorgt. Dies reduziert Schaltverluste erheblich und verbessert den Gesamtwirkungsgrad der Schaltung.
50N06 Pins & Pin-Funktionen
Der 50N06 verfügt über drei wesentliche Anschlüsse, die jeweils unterschiedliche Funktionen erfüllen. Das Verständnis dieser Anschlüsse ist entscheidend für die korrekte Implementierung des Bauteils in elektronischen Schaltungen.
Das Gate fungiert als Steueranschluss des MOSFETs. Durch Anlegen einer positiven Spannung zwischen Gate und Source wird ein leitfähiger Kanal zwischen Drain und Source erzeugt. Die Höhe dieser Spannung bestimmt den Widerstand des Kanals und somit den fließenden Strom. Der Source-Anschluss dient als Referenzpunkt für die Gate-Spannung und stellt den Ausgangsanschluss für den Stromfluss dar. Der Drain ist der Hauptstromanschluss, durch den der Strom in den Transistor einfließt.
Die Funktionsweise ähnelt einem spannungsgesteuerten Schalter, wobei die Gate-Spannung den Widerstand zwischen Drain und Source reguliert. Bei ausreichender Gate-Spannung (über der Schwellenspannung) schaltet der MOSFET in den Durchlassbereich und ermöglicht einen effizienten Stromfluss mit minimalem Spannungsabfall.
| Pin-Nummer | Name | Funktion |
|---|---|---|
| 1 | Gate | Steueranschluss, der den Stromfluss zwischen Drain und Source reguliert |
| 2 | Drain | Hauptstromanschluss, durch den der Strom in den Transistor fließt |
| 3 | Source | Referenzanschluss für die Gate-Spannung und Ausgang für den Stromfluss |
50N06 Pinbelegung
Die korrekte Identifizierung der Pins des 50N06 ist für die erfolgreiche Integration in elektronische Schaltungen von entscheidender Bedeutung. Der 50N06 wird typischerweise im TO-220-Gehäuse angeboten, einem weit verbreiteten Gehäusetyp für Leistungshalbleiter.
Von vorne betrachtet (mit der Metallrückseite nach hinten) befindet sich der Gate-Anschluss links (Pin 1), der Drain-Anschluss in der Mitte (Pin 2) und der Source-Anschluss rechts (Pin 3). Diese Pinbelegung folgt der Standardkonfiguration für N-Kanal-MOSFETs im TO-220-Gehäuse. Die Metallrückseite des Gehäuses ist mit dem Drain verbunden und dient gleichzeitig als Wärmeableitung, weshalb sie oft mit einem Kühlkörper verbunden wird, um die entstehende Wärme bei hohen Lastströmen effektiv abzuführen.
Für die symbolische Darstellung in Schaltplänen werden die Anschlüsse mit G für Gate, D für Drain und S für Source abgekürzt. Das Symbol für den N-Kanal-MOSFET zeigt einen Pfeil vom Source zum Drain, der die Richtung des konventionellen Stromflusses angibt, wenn der Transistor leitend ist.
50N06 Gehäuseformen
Der 50N06 MOSFET ist in verschiedenen Gehäuseformen erhältlich, wobei das TO-220-Gehäuse am häufigsten verwendet wird. Die Wahl des richtigen Gehäuses hängt von den Anforderungen der Anwendung ab, insbesondere hinsichtlich Wärmeableitung, Platzbedarf und Montageart.
Das TO-220-Gehäuse bietet eine ausgezeichnete Wärmeableitung durch seine Metallrückseite und ist für Anwendungen geeignet, die höhere Leistungen erfordern. Es kann leicht mit einem Kühlkörper versehen werden, um die thermische Leistung zu verbessern. Für oberflächenmontierte Anwendungen ist der 50N06 auch im SMD-Gehäuse (DPAK oder D2PAK) erhältlich, das eine platzsparende Lösung für moderne, kompakte Designs bietet, jedoch mit etwas reduzierter thermischer Leistungsfähigkeit im Vergleich zum TO-220.
| Gehäusetyp | Abmessungen (mm) | Maximale Verlustleistung (W) | Montageart | Besonderheiten |
|---|---|---|---|---|
| TO-220 | 10,2 × 15,0 × 4,4 | 75 | Durchsteck | Ausgezeichnete Wärmeableitung, Kühlkörper-kompatibel |
| DPAK | 6,5 × 10,0 × 2,3 | 40 | SMD | Platzsparend, gute thermische Eigenschaften |
| D2PAK | 10,2 × 15,0 × 4,4 | 60 | SMD | Verbesserte thermische Leistung gegenüber DPAK |
| TO-220F | 10,2 × 15,0 × 4,8 | 70 | Durchsteck | Isolierte Rückseite für direktes Kühlkörper-Mounting |
50N06 Schaltplan
Hier ist eine einfache Beispielschaltung, die den praktischen Einsatz des 50N06 als elektronischen Schalter für eine leistungsstarke LED oder einen kleinen Motor demonstriert.
In dieser Schaltung wird der 50N06 verwendet, um den Stromfluss zum Verbraucher zu steuern. Das Gate wird über einen 10 kΩ Pull-Down-Widerstand (R1) an Masse angeschlossen, der sicherstellt, dass der MOSFET im ausgeschalteten Zustand bleibt, wenn kein Steuersignal anliegt. Der 1 kΩ Widerstand (R2) zwischen dem Mikrocontroller-Ausgang und dem Gate schützt sowohl den Mikrocontroller als auch das Gate vor Stromspitzen.
Wenn der Mikrocontroller ein HIGH-Signal (3,3V oder 5V) ausgibt, wird der 50N06 leitend und ermöglicht den Stromfluss durch die Last. Die Freilaufdiode (D1) schützt den MOSFET vor induktiven Spannungsspitzen, die beim Abschalten induktiver Lasten wie Motoren oder Relais entstehen können.
Diese Schaltung eignet sich hervorragend für die Steuerung größerer Lasten über ein Mikrokontroller-Signal. Der 50N06 kann dabei einen Strom von bis zu 50A schalten, was deutlich über den Möglichkeiten eines Mikrocontrollers liegt. Die Schaltung arbeitet mit einer Standard-Betriebsspannung von 12V bis 24V, kann jedoch je nach Anforderungen der Last angepasst werden. Der maximale Spannungsbereich des 50N06 beträgt 60V zwischen Drain und Source.
50N06 Leistung – Strom & Spannung
Der 50N06 MOSFET zeichnet sich durch seine beeindruckenden elektrischen Eigenschaften aus, die ihn für ein breites Spektrum von Leistungsanwendungen geeignet machen. Seine Fähigkeit, hohe Ströme zu führen, kombiniert mit niedriger Einschaltresistenz und schnellen Schaltzeiten, macht ihn zu einer idealen Wahl für moderne elektronische Schaltungen.
Bei Raumtemperatur kann der 50N06 kontinuierlich einen Strom von bis zu 50 Ampere führen, wobei kurzzeitige Stromspitzen sogar höhere Werte erreichen können. Die maximale Drain-Source-Spannung beträgt 60 Volt, was einen sicheren Betrieb in den meisten Anwendungen mit niedrigen bis mittleren Spannungen ermöglicht. Diese Parameter müssen bei der Auslegung einer Schaltung berücksichtigt werden, um einen zuverlässigen und sicheren Betrieb zu gewährleisten.
| Parameter | Symbol | Wert | Einheit | Bedingungen |
|---|---|---|---|---|
| Drain-Source-Spannung | VDS | 60 | V | VGS = 0V |
| Gate-Source-Spannung | VGS | ±20 | V | – |
| Drain-Strom (kontinuierlich) | ID | 50 | A | TC = 25°C |
| Drain-Strom (gepulst) | IDM | 200 | A | TC = 25°C, Pulsdauer <300μs |
| Verlustleistung | PD | 94 | W | TC = 25°C |
| Betriebstemperaturbereich | TJ | -55 bis +175 | °C | – |
| Drain-Source-Widerstand | RDS(on) | 0,022 | Ω | VGS = 10V, ID = 25A |
| Gate-Schwellenspannung | VGS(th) | 2,0-4,0 | V | ID = 250μA |
50N06 Eigenschaften
Der 50N06 MOSFET bietet zahlreiche Eigenschaften, die ihn für eine Vielzahl von Anwendungen attraktiv machen. Diese Eigenschaften tragen zu seiner hohen Leistungsfähigkeit und Zuverlässigkeit in elektronischen Schaltungen bei.
Die schnellen Schaltzeiten des 50N06 tragen wesentlich zur Reduzierung von Schaltverlusten bei, was besonders in Hochfrequenzanwendungen von Vorteil ist. Die geringe Gate-Ladung ermöglicht eine effiziente Ansteuerung mit minimaler Leistungsaufnahme, während die vollständig spezifizierte Avalanche-Energie eine hohe Robustheit gegen Spannungsspitzen gewährleistet. Die verbesserte dv/dt-Fähigkeit sorgt für eine höhere Immunität gegen unbeabsichtigtes Einschalten bei schnellen Spannungsänderungen, was die Betriebssicherheit erhöht.
| Eigenschaft | Beschreibung | Vorteil |
|---|---|---|
| Schnelle Schaltgeschwindigkeit | Kurze Anstiegs- und Abfallzeiten (tr ≈ 20ns, tf ≈ 15ns) | Reduzierte Schaltverluste, höhere Effizienz |
| Niedrige Einschaltresistenz | RDS(on) = 0,022Ω bei VGS = 10V | Minimaler Spannungsabfall im eingeschalteten Zustand |
| Geringe Gate-Ladung (Qg) | Typisch 29nC bei VGS = 10V | Einfache Ansteuerung, reduzierter Leistungsbedarf |
| Niedriges Gate-Rückwirkungs-Verhältnis | Geringe Miller-Kapazität (CRSS) | Verbesserte Schaltperformance |
| Verbesserte dv/dt-Fähigkeit | Hohe Immunität gegen schnelle Spannungsänderungen | Zuverlässiger Betrieb in rauschbehafteten Umgebungen |
| Spezifizierte Avalanche-Energie | Hohe Robustheit gegen induktive Lastabschaltungen | Erhöhte Zuverlässigkeit und Langlebigkeit |
| Breiter Betriebstemperaturbereich | -55°C bis +175°C | Einsetzbar in extremen Umgebungsbedingungen |
| Niedrige thermische Widerstände | Optimierte Wärmeableitung | Hohe Leistungsfähigkeit bei minimaler Kühlung |
50N06 Anwendungen
Der 50N06 MOSFET findet aufgrund seiner hervorragenden Schalteigenschaften und hohen Strombelastbarkeit Anwendung in einer Vielzahl von elektronischen Geräten und Systemen. Seine Vielseitigkeit macht ihn zu einer beliebten Wahl für Ingenieure und Elektroniker in verschiedenen Branchen.
In Schaltnetzteilen ermöglicht der 50N06 effiziente Energieumwandlung durch schnelles Schalten bei minimalen Verlusten. Bei Motor-Steuerungen bietet er präzise Kontrolle und hohe Effizienz für verschiedene Motortypen. In Leistungsverstärkern sorgt er für eine verzerrungsarme Signalverstärkung mit hohem Wirkungsgrad. Als Schaltelement für induktive Lasten wie Relais oder Magnetventile zeigt er eine hohe Robustheit gegen Spannungsspitzen.
- Schaltnetzteile (SMPS)
- DC/DC-Wandler mit hohem Wirkungsgrad
- Motor-Steuerungen für Gleich- und Schrittmotoren
- PWM-Steuerungen für induktive Lasten
- LED-Treiber für Hochleistungs-LEDs
- Solarwechselrichter
- Automotive-Anwendungen
- Industrielle Automatisierung
- Leistungsverstärker
- Schaltregler
- Aktive Last für Netzteiltests
- Elektronische Lastschalter
- Batteriemanagement-Systeme
- Unterbrechungsfreie Stromversorgungen (USV)
50N06 Äquivalent & Alternativen
Für den 50N06 MOSFET gibt es verschiedene Alternativen und Äquivalente auf dem Markt, die ähnliche Leistungsmerkmale bieten. Diese Alternativen können je nach Verfügbarkeit, Preis oder spezifischen Anforderungen der Anwendung gewählt werden.
Bei der Auswahl einer Alternative zum 50N06 sollten Parameter wie maximale Drain-Source-Spannung, kontinuierlicher Drain-Strom, Einschaltresistenz und Schaltgeschwindigkeit berücksichtigt werden. Manche Alternativen bieten verbesserte Leistungsmerkmale in bestimmten Bereichen, beispielsweise niedrigere Einschaltresistenz oder höhere Spannungsfestigkeit, was sie für spezifische Anwendungen attraktiver machen kann.
- IRL540N: Verbesserter Logic-Level-MOSFET mit niedrigerer Schwellenspannung, ideal für 3,3V und 5V Logik.
- IRFZ44N: Beliebter N-Kanal-MOSFET mit ähnlichen Kennwerten, aber etwas niedrigerer Strombelastbarkeit von 49A.
- STP55NF06L: ST Microelectronics Äquivalent mit identischen Kennwerten und verbesserter thermischer Leistung.
- IRLZ44N: Logic-Level-Version mit garantierter Ansteuerbarkeit bei 5V Gate-Spannung für Mikrocontroller-Anwendungen.
- AOT240L: Moderner MOSFET mit verbesserten Schaltparametern und niedrigerer RDS(on) von 0,019Ω.
- FQP50N06: Fairchild Semiconductor Variante mit identischen Kennwerten und breiter Verfügbarkeit.
- IPP50N06S4-12: Infineon CoolMOS-Technologie mit verbesserter Effizienz bei höheren Schaltfrequenzen.
- PSMN1R0-60YS: Nexperia NextPower-MOSFET mit extrem niedriger RDS(on) von 0,017Ω für höhere Effizienz.
Zusammenfassung
Der 50N06 N-Kanal-Leistungs-MOSFET ist ein vielseitiges und leistungsstarkes elektronisches Bauteil, das in zahlreichen Anwendungen eingesetzt werden kann. Mit seiner Fähigkeit, Ströme bis zu 50 Ampere zu führen und einer Spannungsfestigkeit von 60 Volt, bietet er eine robuste Lösung für viele Schaltanwendungen. Seine besonderen Merkmale wie schnelle Schaltgeschwindigkeit, niedrige Einschaltresistenz und geringe Gate-Ladung machen ihn besonders effizient und zuverlässig.
In der modernen Elektronik spielt der 50N06 eine wichtige Rolle in Bereichen wie Schaltnetzteilen, Motor-Steuerungen, LED-Treibern und vielen anderen Leistungsanwendungen. Seine robusten Eigenschaften und die breite Verfügbarkeit in verschiedenen Gehäuseformen ermöglichen eine flexible Integration in unterschiedlichste Designs. Mit passenden Alternativen auf dem Markt können spezifische Anforderungen optimal erfüllt werden, sei es hinsichtlich der Leistungsfähigkeit, der Betriebstemperatur oder der Ansteuerungsspannung.
50N06 Datenblatt
Weitere Informationen gibt es in dem 50N06 Datenblatt zum Download.
