Elektromotoren sind eine der wichtigsten Erfindungen der modernen Technologie und spielen eine Schlüsselrolle in zahlreichen industriellen und alltäglichen Anwendungen. In diesem Artikel werden wir uns genauer damit befassen, was ein Elektromotor ist, wie er funktioniert und welche verschiedenen Arten es gibt.
Was ist ein Elektromotor?
Ein Elektromotor ist eine Vorrichtung, die elektrische Energie in mechanische Energie umwandelt. Diese Geräte sind eine unverzichtbare Technologie für eine breite Palette von Anwendungen, wie beispielsweise in der Automobilindustrie, in Haushaltsgeräten, in industriellen Fertigungsprozessen und in vielen anderen Bereichen.
Der grundlegende Mechanismus hinter der Funktion eines Elektromotors ist der Elektromagnetismus. Wenn ein elektrischer Strom durch einen Leiter fließt, erzeugt er ein Magnetfeld um den Leiter herum. Durch die Kombination von Leitern und Magneten können Elektromotoren so konstruiert werden, dass sie eine rotierende Kraft erzeugen.
Ein typischer Elektromotor besteht aus einem beweglichen Teil (Rotor) und einem stationären Teil (Stator). Der Rotor besteht aus einem Magnetfeld, das von einer Reihe von Spulen oder Wicklungen umgeben ist. Der Stator besteht aus einer anderen Reihe von Spulen, die von einem konstanten elektrischen Strom durchflossen werden. Durch die Anwendung von elektrischem Strom auf den Stator wird ein Magnetfeld erzeugt, das den Rotor in Bewegung setzt. Da die beiden Magnetfelder einander abstoßen, beginnt der Rotor zu rotieren und erzeugt so eine mechanische Energie.
Es gibt verschiedene Arten von Elektromotoren, darunter Gleichstrommotoren (DC), Wechselstrommotoren (AC) und Schrittmotoren. Gleichstrommotoren werden häufig in Anwendungen eingesetzt, die eine präzise Steuerung der Geschwindigkeit und des Drehmoments erfordern, wie zum Beispiel in Robotern. Wechselstrommotoren sind aufgrund ihrer Effizienz und Zuverlässigkeit in einer Vielzahl von Anwendungen weit verbreitet, darunter Klimaanlagen, Lüfter und Pumpen. Schrittmotoren sind speziell auf eine präzise Positionssteuerung ausgelegt und werden häufig in CNC-Maschinen und anderen automatisierten Anwendungen eingesetzt.
Wie funktioniert ein Elektromotor in der Theorie?
Die Verbindung zwischen Elektrizität, Magnetismus und Bewegung wurde ursprünglich 1820 von dem französischen Physiker André-Marie Ampere (1775-1867) entdeckt und bildet die Grundlage für einen Elektromotor. Aber wenn wir diese erstaunliche wissenschaftliche Entdeckung in eine praktischere Technologie verwandeln wollen, um unsere elektrischen Rasenmäher und Zahnbürsten anzutreiben, müssen wir noch ein wenig weiter gehen. Die Erfinder, die das taten, waren die Engländer Michael Faraday (1791-1867) und William Sturgeon (1783-1850) sowie der Amerikaner Joseph Henry (1797-1878). Sie kamen auf folgende Weise zu ihrer brillanten Erfindung.
Nehmen wir an, wir biegen unseren Draht zu einer quadratischen, U-förmigen Schleife, sodass praktisch zwei parallele Drähte durch das Magnetfeld verlaufen. Einer von ihnen führt den elektrischen Strom durch den Draht von uns weg, der andere bringt den Strom wieder zurück. Da der Strom in den Drähten in entgegengesetzte Richtungen fließt, besagt die Linke-Hand-Regel von Fleming, dass sich die beiden Drähte in entgegengesetzte Richtungen bewegen werden. Mit anderen Worten: Wenn wir den Strom einschalten, bewegt sich einer der Drähte nach oben und der andere nach unten.
Wenn sich die Drahtspule auf diese Weise weiterbewegen könnte, würde sie sich kontinuierlich drehen – und wir wären auf dem besten Weg, einen Elektromotor zu bauen. Aber das ist mit unserem jetzigen Aufbau nicht möglich: Die Drähte würden sich schnell verheddern. Und nicht nur das: Wenn sich die Spule weit genug drehen könnte, würde noch etwas anderes passieren. Sobald die Spule die vertikale Position erreicht hat, würde sie sich umdrehen, sodass der elektrische Strom in die entgegengesetzte Richtung fließen würde.
Nun würden sich die Kräfte auf beiden Seiten der Spule umkehren. Anstatt sich kontinuierlich in dieselbe Richtung zu drehen, würde sie sich in die Richtung zurückbewegen, aus der sie gerade gekommen war! Stellen Sie sich einen elektrischen Zug mit einem solchen Motor vor: Er würde immer wieder auf der Stelle hin- und herfahren, ohne jemals wirklich voranzukommen.
Wie funktioniert ein Elektromotor in der Praxis
Es gibt zwei Möglichkeiten, um dieses Problem zu lösen. Die eine besteht darin, eine Art von elektrischem Strom zu verwenden, der periodisch die Richtung wechselt, was als Wechselstrom (AC) bezeichnet wird. Bei den kleinen, batteriebetriebenen Motoren, die wir im Haushalt verwenden, besteht die bessere Lösung darin, an den Enden der Spule ein Bauteil anzubringen, das Kommutator genannt wird. Das etwas altmodische Wort “Kommutierung” bedeutet so viel wie “pendeln”.
In seiner einfachsten Form ist der Kommutator ein in zwei Hälften geteilter Metallring, der die Aufgabe hat, den elektrischen Strom in der Spule jedes Mal umzukehren, wenn die Spule eine halbe Umdrehung macht. Ein Ende der Spule ist an jeder Hälfte des Kommutators befestigt. Der elektrische Strom aus der Batterie wird an die elektrischen Anschlüsse des Motors angeschlossen.
Diese leiten den Strom in den Kommutator über ein Paar loser Verbindungen, die sogenannten Bürsten, die entweder aus Graphitstücken (weicher Kohlenstoff, ähnlich wie Bleistiftminen) oder aus dünnen, federnden Metallstücken bestehen, die (wie der Name schon sagt) über den Kommutator “bürsten”. Wenn der Kommutator vorhanden ist und Strom durch den Stromkreis fließt, dreht sich die Spule kontinuierlich in dieselbe Richtung.
Dieser einfache, experimentelle Motor ist nicht in der Lage, viel Strom zu erzeugen. Es gibt jedoch drei Möglichkeiten, die Drehkraft oder das Drehmoment des Motors zu erhöhen: einen stärkeren Dauermagneten verwenden, den durch den Draht fließenden elektrischen Strom erhöhen oder die Spule so gestalten, dass sie aus vielen dünnen Drahtschleifen besteht statt einer dicken. In der Praxis ist der Motor mit einem kreisförmig gekrümmten Dauermagneten ausgestattet, der sich fast in Berührung mit der darin rotierenden Drahtspule befindet. Je enger sich der Magnet und die Spule beieinander befinden, desto größer ist die erzeugte Kraft des Motors.
Obwohl wir eine Reihe verschiedener Teile beschrieben haben, kann man sich einen Motor mit nur zwei wesentlichen Komponenten vorstellen:
- Am Rand des Motorgehäuses befindet sich ein Dauermagnet (oder mehrere Magnete), der statisch bleibt und daher als Stator eines Motors bezeichnet wird.
- Im Inneren des Stators befindet sich die Spule, die auf einer Achse montiert ist, die sich mit hoher Geschwindigkeit dreht – dies wird als Rotor bezeichnet. Der Rotor enthält auch den Kommutator.
Funktion von Elektromotoren
Elektromagnetische Grundlagen
Elektromotoren nutzen die Wechselwirkung von Magnetfeldern und elektrischem Strom, um eine Drehbewegung zu erzeugen. Dabei gibt es zwei grundlegende Arten von Elektromotoren: Gleichstrommotoren und Wechselstrommotoren. Beide Arten nutzen das Prinzip der elektromagnetischen Induktion, um eine Drehbewegung zu erzeugen.

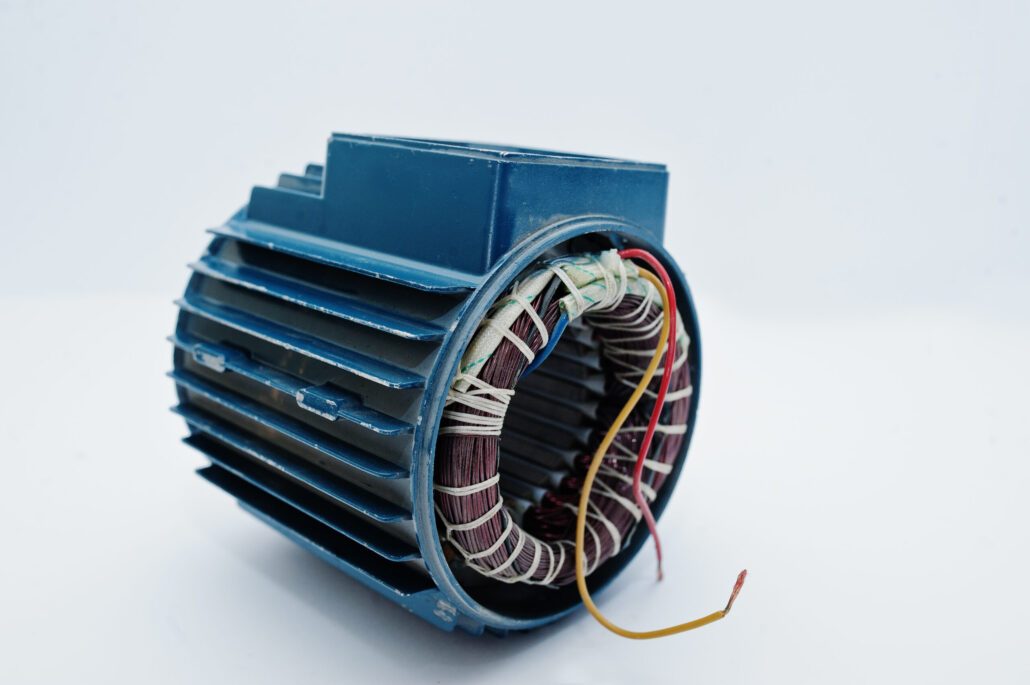

Ein Elektromotor besteht aus zwei wesentlichen Teilen: dem Stator und dem Rotor. Der Stator ist das äußere Gehäuse des Motors, das die Spulen enthält, die das magnetische Feld erzeugen. Der Rotor ist das sich drehende Teil des Motors, das von den magnetischen Kräften des Stators angetrieben wird.
Betriebsarten von Elektromotoren
Es gibt verschiedene Betriebsarten von Elektromotoren, die von der Art des Motors und den Anforderungen der Anwendung abhängen. Einige der wichtigsten Betriebsarten sind:
- Volllastbetrieb: Der Motor arbeitet mit maximaler Belastung und erreicht dabei seine maximale Leistung.
- Teillastbetrieb: Der Motor arbeitet mit einer geringeren Belastung als der Volllastbetrieb und verbraucht entsprechend weniger Energie.
- Sanftanlauf: Der Motor startet langsam an, um hohe Belastungen auf das System zu vermeiden.
- Sanftauslauf: Der Motor stoppt langsam, um eine Überlastung der Anlage zu vermeiden.
- Rückwärtslauf: Der Motor dreht sich in die entgegengesetzte Richtung.
Wirkungsgrad und Leistung von Elektromotoren
Der Wirkungsgrad eines Elektromotors gibt an, wie effizient der Motor Energie in Drehmoment umwandelt. Ein hoher Wirkungsgrad bedeutet, dass der Motor weniger Energie verbraucht, um eine bestimmte Leistung zu erbringen. Der Wirkungsgrad hängt von verschiedenen Faktoren ab, wie z.B. der Bauart des Motors, der Last, der Betriebsspannung und der Drehzahl.
Die Leistung eines Elektromotors wird in Watt (W) oder Kilowatt (kW) gemessen und gibt an, wie viel Energie der Motor pro Zeiteinheit umsetzen kann. Die Leistung hängt von der Drehzahl des Motors und dem Drehmoment ab. Ein höheres Drehmoment führt zu einer höheren Leistung bei einer gegebenen Drehzahl. Die maximale Leistung eines Motors wird in der Regel bei der Nenndrehzahl erreicht.
Typen von Elektromotoren
Gleichstrommotoren
Gleichstrommotoren sind eine der ältesten und einfachsten Arten von Elektromotoren. Sie bestehen aus einem Rotor und einem Stator, wobei der Stator ein Permanentmagnet ist und der Rotor aus einem elektromagnetischen Kern und einem Kommutator besteht. Wenn Strom durch den Rotor fließt, erzeugt er ein Magnetfeld, das mit dem des Stators interagiert und den Rotor zum Drehen bringt.
Der Kommutator sorgt dafür, dass sich die Polung des Rotors während des Betriebs ändert, um das Drehmoment aufrechtzuerhalten. Gleichstrommotoren sind in der Regel sehr effizient und eignen sich gut für Anwendungen, bei denen eine konstante Drehzahl erforderlich ist, wie z.B. in Werkzeugmaschinen und Förderbändern.
Wechselstrommotoren
Wechselstrommotoren sind die am häufigsten verwendeten Elektromotoren. Sie bestehen aus einem Rotor und einem Stator, wobei der Stator mit Spulen umwickelt ist und der Rotor aus einem magnetischen Kern besteht. Wenn Strom durch die Spulen fließt, erzeugen sie ein sich änderndes Magnetfeld, das den Rotor zum Drehen bringt.
Es gibt verschiedene Arten von Wechselstrommotoren, darunter Induktionsmotoren und bürstenlose Motoren. Induktionsmotoren sind robust und erfordern nur wenig Wartung, sind jedoch in der Regel nicht so effizient wie bürstenlose Motoren. Bürstenlose Motoren sind sehr effizient und leise, eignen sich jedoch am besten für Anwendungen, bei denen eine präzise Steuerung der Drehzahl erforderlich ist, wie z.B. in Robotern und Drohnen.
Synchron- und Asynchronmotoren
Synchron- und Asynchronmotoren sind beide Arten von Wechselstrommotoren. Der Hauptunterschied besteht darin, dass Synchronmotoren eine feste Drehzahl haben, die von der Frequenz des Wechselstroms abhängt, während Asynchronmotoren eine variable Drehzahl haben, die von der Belastung abhängt. Synchronmotoren werden häufig in Anwendungen eingesetzt, bei denen eine genaue Synchronisation erforderlich ist, wie z.B. in Uhren und Schrittmotoren. Asynchronmotoren werden häufig in Anwendungen eingesetzt, bei denen eine variable Geschwindigkeit erforderlich ist, wie z.B. in Lüftern und Pumpen.
Vorteile und Nachteile von Elektromotoren
Vorteile von Elektromotoren
- Umweltfreundlichkeit
Elektromotoren sind eine umweltfreundliche Alternative zu herkömmlichen Motoren. Sie produzieren keine Abgase und tragen somit nicht zur Luftverschmutzung bei. Da sie auch keine flüssigen Treibstoffe benötigen, entsteht bei ihrem Betrieb auch kein Lärm, was besonders in städtischen Gebieten von Vorteil ist. Elektromotoren können somit dazu beitragen, die Umweltbelastung durch den Straßenverkehr zu verringern.
- Effizienz
Elektromotoren sind sehr effizient, da sie die Energie, die ihnen zugeführt wird, fast vollständig in mechanische Arbeit umwandeln. Im Gegensatz dazu wandeln herkömmliche Motoren nur einen Teil der Energie, die ihnen zugeführt wird, in Arbeit um. Elektromotoren können somit dazu beitragen, den Energieverbrauch zu reduzieren und den Betrieb von Maschinen und Fahrzeugen kostengünstiger zu machen.
- Wartungsarmut
Elektromotoren haben im Vergleich zu herkömmlichen Motoren einen geringeren Wartungsbedarf. Sie haben keine beweglichen Teile wie Kolben oder Ventile, die abgenutzt werden können, und erfordern somit weniger regelmäßige Wartung. Zudem müssen bei Elektromotoren keine Öl- oder Luftfilter gewechselt werden.
Nachteile von Elektromotoren
- Anschaffungskosten
Die Anschaffungskosten für Elektromotoren sind oft höher als für herkömmliche Motoren. Dies liegt zum Teil daran, dass die Produktion von Elektromotoren aufgrund ihrer komplexen Bauweise teurer ist als die Produktion von herkömmlichen Motoren. Zudem sind auch die Kosten für Batterien, die zur Stromversorgung von Elektromotoren benötigt werden, oft höher als die Kosten für herkömmliche Brennstoffe.
- Abhängigkeit von Stromversorgung
Elektromotoren sind auf eine zuverlässige Stromversorgung angewiesen. Wenn es zu Stromausfällen oder Störungen in der Stromversorgung kommt, kann der Betrieb von Elektromotoren beeinträchtigt werden. Zudem kann der Betrieb von Elektromotoren auch zur Belastung des Stromnetzes führen, besonders wenn viele Elektrofahrzeuge gleichzeitig aufgeladen werden.
- Komplexität
Elektromotoren sind aufgrund ihrer komplexen Bauweise und ihrer elektronischen Steuerung oft schwerer zu reparieren als herkömmliche Motoren. Zudem erfordern sie spezielle Kenntnisse und Fähigkeiten, um sie zu warten und zu reparieren. Dies kann zu höheren Wartungskosten führen und den Betrieb von Maschinen und Fahrzeugen teurer machen.
Fazit
Elektromotoren sind ein wichtiger Bestandteil unseres täglichen Lebens, von Haushaltsgeräten bis hin zu industriellen Anwendungen. Sie arbeiten auf der Grundlage des elektromagnetischen Prinzips, bei dem ein sich drehendes Magnetfeld von einem Stator auf einen Rotor übertragen wird. Elektromotoren haben einen hohen Wirkungsgrad und sind umweltfreundlicher als andere Arten von Motoren, da sie keine Emissionen ausstoßen. Es gibt verschiedene Arten von Elektromotoren, darunter Gleichstrom-, Wechselstrom-, Synchron- und Asynchronmotoren, die jeweils ihre eigenen Vorteile und Anwendungen haben.
Ausblick auf die Zukunft von Elektromotoren
In Zukunft wird die Bedeutung von Elektromotoren voraussichtlich weiter zunehmen, da die Nachfrage nach sauberen und effizienten Energiequellen steigt. Die Automobilindustrie hat bereits begonnen, auf Elektroantriebe umzusteigen, und auch in anderen Bereichen wie der Luftfahrt und der Schifffahrt gibt es Bestrebungen, auf Elektromotoren umzusteigen. Auch die Integration von Elektromotoren in intelligente Netze (Smart Grids) und die Verwendung von Elektromotoren in erneuerbaren Energiesystemen wie Windkraftanlagen wird zunehmen.
