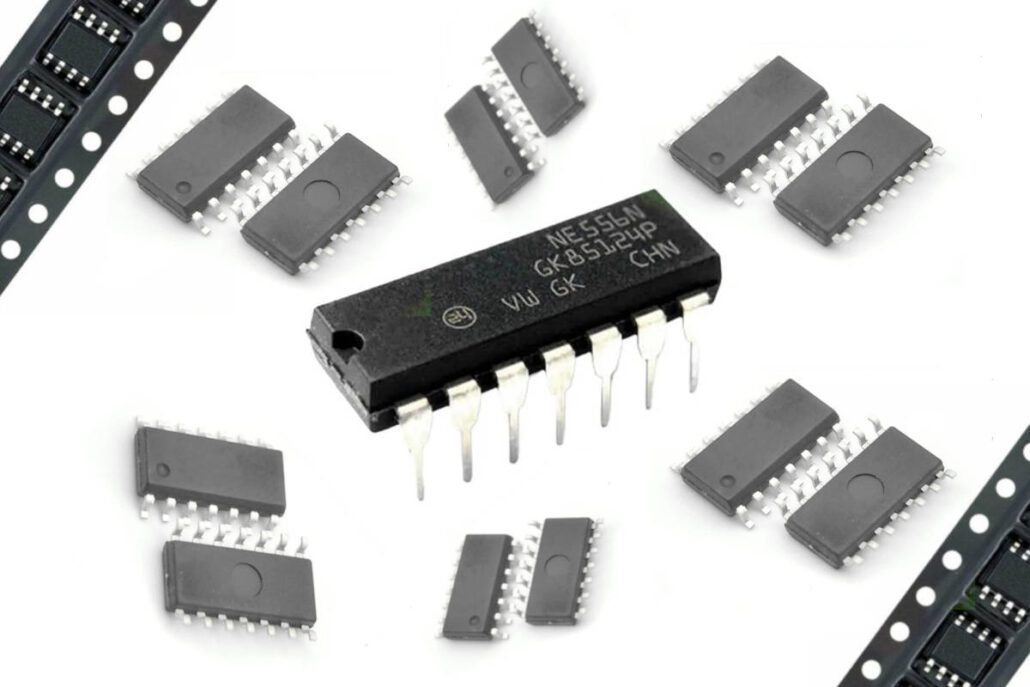

Was ist ein NE556 Timer?
NE 556 ist im Grunde eine Dual-Version des NE555 Timer-IC, das zwei interne Timer enthält, die unabhängig voneinander arbeiten. Die beiden Timer teilen sich lediglich eine gemeinsame Stromversorgung und Masse. Die Timing-Funktionen werden durch einen externen Kondensator und einen Widerstand bereitgestellt. Der NE-556 kann in zwei Betriebsmodi verwendet werden: a-stabil und mono-stabil.
Die Trigger- und Schwellenpegel, die normalerweise ein Drittel bzw. zwei Drittel betragen, können durch den Steuerstift des NE-556 angepasst werden. Dies ermöglicht die Änderung der Schaltzustände des Flip-Flops, wenn der Triggerpegel unterschritten oder überschritten wird. Der NE 556 verfügt über eine Reset-Funktion, die es ermöglicht, einen neuen Timing-Zyklus zu starten, indem alle Eingänge außer Kraft gesetzt werden.
Zu den wichtigen Merkmalen des NE-556 gehören aktive Pull-down- und Pull-up-Widerstände, zwei präzise Timing-Schaltungen in einem Gehäuse, sowie die Möglichkeit des a-stabilen oder mono-stabilen Betriebs. Diese Vielseitigkeit ermöglicht Anwendungen in Timern, Pulslagenmodulatoren, Pulsgeneratoren, fehlenden Pulsdetektoren, industriellen Steuerungen und mehr. Weitere Details und Anwendungen des NE-556 werden im späteren Verlauf des Tutorials behandelt.
NE556 Gehäuseformen
Die verschiedenen Modelle desselben Bauteiles werden durch ihre Gehäuse identifiziert. Die Gehäusevarianten des NE556 sind in der Tabelle, die in der unten stehenden Abbildung gezeigt ist, aufgeführt.
Diese Übersicht erleichtert die Auswahl des passenden Modells entsprechend den individuellen Anforderungen und Anwendungen.
| NE556 Gehäuse-Typen | |
|---|---|
| NE-556 Variante | Gehäuse |
| NE556N | PDIP (N) |
| NE556D | SOIC (D) |
| NE556DR | SOIC (D) |
| NE556NSR | SOP (NS) |
NE556 Pinbelegung & Funktionen
Der NE556 Timer IC verfügt insgesamt über 14 Pins, sieben auf der rechten und sieben auf der linken Seite der Basis. Die Positionierung der Pins ermöglicht eine klare Struktur und erleichtert die Verbindung des NE-556 in elektronischen Schaltkreisen.
Die Pin-Belegung des NE 556 ist in der folgenden Tabelle detailliert aufgeführt.
| NE-556 Anschlüsse | |
|---|---|
| Pin Number | NE-556 Pins |
| 1 | Disch A |
| 2 | Thrsh A |
| 3 | Ctrl A |
| 4 | Res A |
| 5 | OUT A |
| 6 | Trig A |
| 7 | GND |
| 8 | Trig B |
| 9 | OUT B |
| 10 | Res B |
| 11 | Ctrl B |
| 12 | Thrsh B |
| 13 | Disch V |
| 14 | Vcc |
Bevor wir den NE-556 in einer Schaltung verwenden, müssen wir die Konfiguration seiner Pins kennen; das Pinout-Diagramm hilft uns dabei.
Das Pinbelegungsdiagramm des NE556 ist in der folgenden Abbildung dargestellt.
NE556 Funktionsschema
Die interne Funktionalität eines Geräts wird durch das Funktionsdiagramm veranschaulicht. Das Funktionsblockdiagramm des NE556 ist in der beigefügten Abbildung deutlich dargestellt, wodurch ein umfassendes Verständnis seiner internen Struktur und Arbeitsweise ermöglicht wird. Dieses Diagramm erleichtert Ingenieuren und Technikern die Analyse und Integration des NE-556 in unterschiedliche Schaltungen und Anwendungen.
NE556 Blockdiagramm
Um das Funktionsprinzip eines elektronischen Geräts zu verstehen, ist ein Blick auf das Blockdiagramm unerlässlich. Diese visuelle Darstellung ermöglicht eine umfassende Analyse der internen Struktur und Funktionsweise des NE 556.
Durch die Darstellung in verschiedenen Blöcken wird deutlich, wie die einzelnen Komponenten zusammenarbeiten, um die gewünschten Funktionen zu erfüllen. Dies ist von entscheidender Bedeutung für Ingenieure und Techniker, um das Potenzial und die Anwendungsmöglichkeiten des NE-556 in elektronischen Schaltungen vollständig zu erfassen.
Das Blockdiagramm des NE 556 ist in der untenstehenden Abbildung detailliert dargestellt.
NE556 Leistung – Strom & Spannung
Leistungswerte geben u.A. die Anforderungen an Strom und Spannung für ein spezifisches Gerät an. Diese Angaben sind von entscheidender Bedeutung für die nahtlose Integration des NE-556 in elektronische Schaltungen, da sie Informationen über Betriebsparameter wie maximale Sperrspannung, Durchlassstrom und andere technische Daten liefern.
Eine genaue Beachtung der Leistung ist unerlässlich, um eine zuverlässige und effiziente Funktion des NE-556 sicherzustellen.
Die Leistungswerte des NE-556 Timer sind ausführlich in der Tabelle aufgeführt.
| NE 556 Leistung | ||
|---|---|---|
| Parameter | Wert | Einheit |
| Eingangsspannung | Vcc | V |
| Versorgungsspannung | 18 | V |
| Ausgangsstrom | +225 | mA |
| Thermischer Widerstand (NE556N) | 86 | °C/W |
| Lagertemperatur | -65 bis 150 | °C |
| Max. Betriebsstemperatur | 300 | °C |
NE556 Elektrische Eigenschaften
Der NE 556 zeichnet sich durch verschiedene herausragende Funktionen aus. Dazu gehören aktive Pull-up und Pull-down-Funktionen, die den Schaltungsentwurf flexibler gestalten.
Des Weiteren ermöglicht der mono-stabile Betrieb spezifische Timing-Anwendungen. Ein weiteres Highlight sind zwei präzise Timing-Schaltungen pro Gehäuse, was Präzision und Vielseitigkeit gewährleistet.
| Nr. | Eigenschaften |
|---|---|
| 1 | Aktives Pull-up |
| 2 | Aktives Pull-down |
| 3 | Mono-stabiler Betrieb |
| 4 | Zwei präzise Timing-Schaltungen pro Gehäuse |
NE556 Äquivalent & Alternativen
Bei der Suche nach alternativen Bauteilen zum NE556 stoßen Ingenieure oft auf verschiedene Möglichkeiten, um ihre Anforderungen zu erfüllen. Diese Alternativen bieten ähnliche Funktionen und Leistung, was die Auswahl je nach Projektanforderungen und Verfügbarkeit beeinflussen kann.
- LM556
- TLC556
- LM555
- LM558
NE556 Datenblatt
Weitere Informationen gibt es in dem NE556 Datenblatt zum Download.
In meinem Tutorial “Einführung in den NE556” habe ich mein Bestes getan, um umfassende Informationen über diesen speziellen integrierten Schaltkreis (IC) zu präsentieren. Dies beinhaltet Details zu den Pins, Beschreibungen, Pinout-Diagrammen, Funktionsdiagrammen, Eigenschaften, Bewertungen und mehr. All diese Informationen sind von entscheidender Bedeutung, um das Gerät effektiv für spezifische Anwendungen zu nutzen.
Falls du feststellst, dass etwas fehlt, lass es mich wissen. Ich bin offen für Feedback und werde den Artikel entsprechend aktualisieren, um das Verständnis der Leser zu verbessern. Bei Fragen oder Problemen stehe ich jederzeit in den Kommentaren zur Verfügung. Unser Team ist darauf bedacht, eventuelle Schwierigkeiten zu lösen. Ich plane, in Zukunft weitere informative Artikel über verschiedene ICs zu veröffentlichen.
