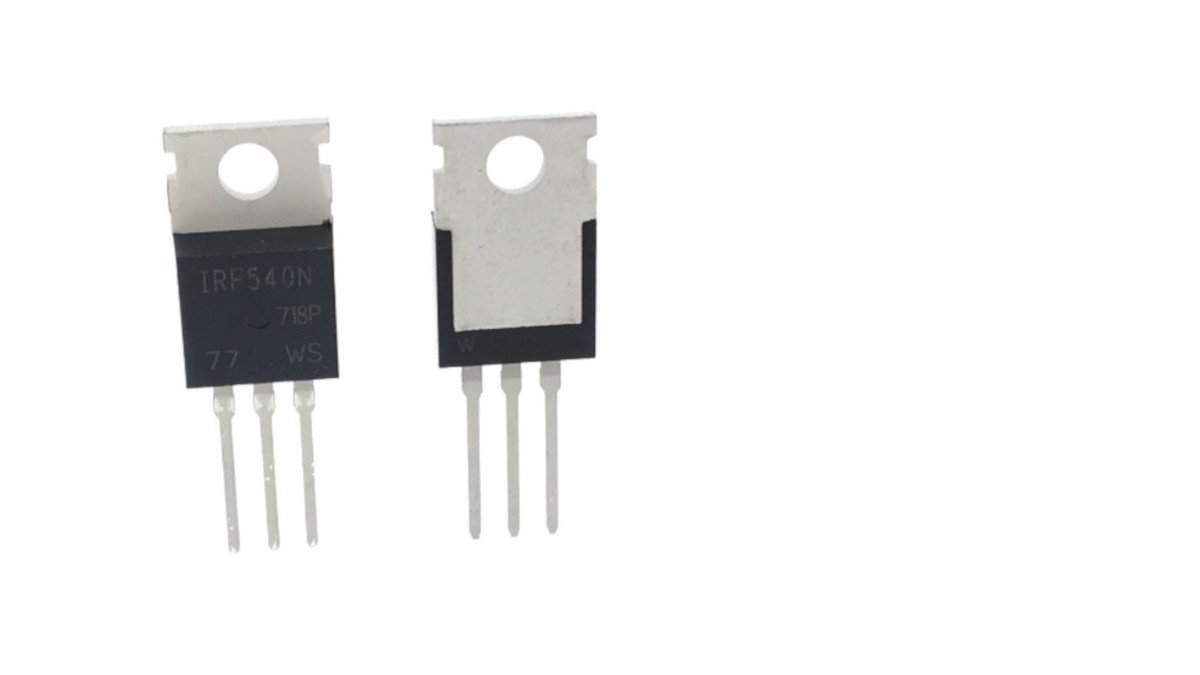

Der IRF540 MOSFET

Der IRF540 ist ein N-Kanal-Leistungs-MOSFET (Metal Oxide Silicon Field Effect Transistor) der im Anreicherungs-Modus arbeitet.

Der MOSFET ist aufgrund seiner sehr hohen Eingangsimpedanz sehr empfindlich im Vergleich zu einem FET (Field Effect Transistor). Der IRF540 kann im Vergleich zu einem normalen Transistor sehr schnell schalten. Er basiert auf der HEXFET-Technologie und arbeitet im Temperaturbereich von -55 Grad Celsius bis 175 Grad Celsius. Wenn eine Anwendung zum schnellen Schalten zwischen verschiedenen Signalen oder zur Durchführung eines Verstärkungsprozesses benötigt wird, ist der MOSFET IRF540 in diesem Fall die beste Option, da er im Vergleich zu ähnlichen allgemeinen Transistoren sehr schnell schalten kann. Er hat ein sehr breites Anwendungsspektrum in der Praxis, z.B. als Hochleistungsschalttreiber für hohe Geschwindigkeiten, Schaltregler, Relaistreiber, Schaltwandler, Motortreiber und vieles mehr.

IRF540 Pinbelegung

IRF 540 hat insgesamt drei Anschlüsse, die folgendermaßen genannt werden:

  • Drain

    IRF540 Pinbelegung.

    Pinbelegung des IRF540 Power Mosfet.

  • Gate
  • Source

Wenn wir also ein Signal am Gate des IRF540 anlegen, dann wurden dessen Drain und Source verbunden.
Alle Pins des IRF540 mit ihren Namen und Symbolen sind in der folgenden Tabelle aufgeführt:

IRF540 Pinbelegung
Pin Nr. Name Symbol Typ Funktion
1 Gate G P-Typ Kontrolliert den Strom zwischen Drain & Source
2 Drain D N-Typ Elektronen-Emitter
3 Source S N-Typ Elektronen-Kollektor

IRF540 Abmessungen

Die drei Dimensionen, z.B. Länge, Breite und Höhe des IRF540-ICs, sind zusammen mit ihren Maßeinheiten in der unten stehenden Tabelle aufgeführt.

IRF540 Abmessungen
Eigenschaft Abmessung Einheit
Höhe 9,01 mm
Länge 10,51 mm
Breite 4,7 mm

IRF540 Spezifikationen

Die allgemeinen Spezifikationen des IRF-540 wie z.B. Konfiguration, Kanaltyp, Kanalmodus, Pin-Nummern, Gehäuse und Kategorie sind in der untenstehenden Tabelle aufgeführt.

IRF540 Spezifikationen
Parameter Wert
Konfiguration single
Typ N-Channel
Modus erweitert
Bauform TO-220, SMD
Anzahl der Pins 3
Kategorie Power Mosfet

IRF540 Leistungswerte

Die Strom-, Spannungs- und Leistungswerte von IRF 540 sind zusammen mit ihren Werten und den Einheiten von System International (SI) in der untenstehenden Tabelle angegeben.

IRF-540 Leistungswerte
Eigenschaft Symbol Wert Einheit
Drain-Spannung VD 100 V
Gate-Spannung VG +-20 V
Verlustleistung PD 150000 mW
Gate-Ladung QG 72 @10V
Abfallzeit TF 43 ns
Eingangs-Kapazität Ci 1700 pF
Drain-Strom ID 28 A
Anstiegszeit IR 44 ns
Einschaltverzögerung TD_ON 11 ns
Abschaltverzögerung TD_OFF 53 ns

Funktionsprinzip des IRF540 Power Mosfet

In diesem Abschnitt wird das grundlegende Funktionsprinzip, nach dem IRF540 arbeitet, näher erläutert. IRF540 arbeitet nach einem ziemlich einfachen Prinzip. Es hat drei Arten von Anschlüssen, z.B. Drain, Gate und Source.

Wenn wir einen Impuls an seinem Gate-Anschluß anlegen, werden sein Gate und Drain zusammengeschlossen, d.h. sie stellen eine gemeinsame Verbindung miteinander her.

IRF540 Anwendungen

Es gibt viele unterschiedliche Möglichkeiten einen IRF540 Power-Mosfet richtig einzusetzen. Hier wollen wir nur ein paar Beispiele nennen um einen kleinen Überblick zu bieten.

  • Der IRF540 kann als Schaltkonverter verwendet werden.
  • Der Power Mosfet kann außerdem als Relaistreiber Anwendung finden.
  • Er kann auch als Hochgeschwindigkeits-Schalttreiber eingesetzt werden.
  • Der IRF540 kann als Motortreiber verwendet werden.
  • Er kann für schnelles Schalten und für Verstärkungsprozesse verwendet werden.

IRF540N Equivalent & Alternative

Für den IRF540N N-Kanal Mosfet stehen folgende Alternativen als Ersatz zur Verfügung:

  • RFP30N06
  • IRFZ44
  • 2N3055
  • IRF3205

IRF540 Datenblatt

Weitere Informationen gibt es in dem IRF540 Datenblatt zum Download.
