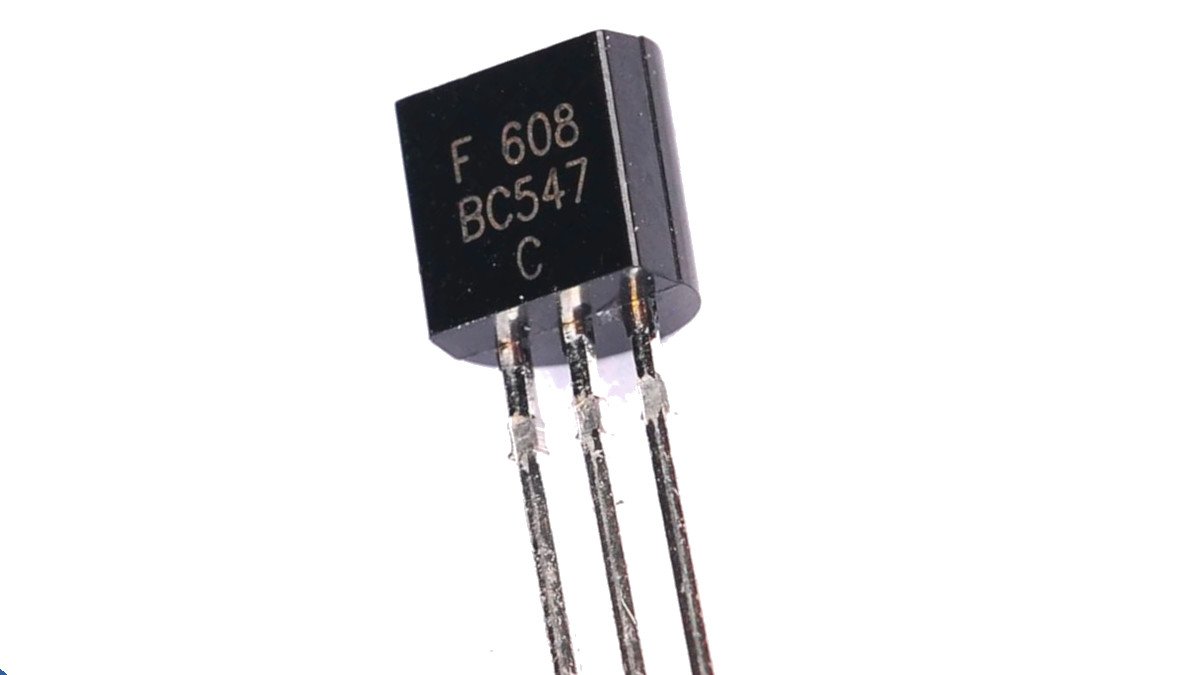

Was ist ein BC547 Transistor?
Der BC547 ist ein NPN-Bipolartransistor mit bipolarer Sperrschicht (eng. = bipolar junction transistor „BJT“). Das Wort Transistor ist eine Kombination aus zwei Wörtern, „transfer“ und „resistor“. Der Hauptzweck eines Transistors ist also die Übertragung von Widerstand. Der größere Strom an Emitter und Kollektor kann durch die geringe Strommenge an der Basis gesteuert werden.
BC547 kann allgemein für Verstärker und Schalter verwendet werden. Ähnlich wie alle anderen Transistoren hat auch BC-547 drei Anschlüsse Kollektoranschluss, Basisanschluss und Emitteranschluss. Die Menge des von der Basis zum Emitter fließenden Stroms steuert die Menge des durch den Kollektor fließenden Stroms.
BC547 wird normalerweise für Verstärkungs- und Schaltzwecke verwendet. Seine maximale Stromverstärkung liegt bei etwa 800. Für seinen ordnungsgemäßen Betrieb im gewünschten Bereich ist eine feste Gleichspannung erforderlich. Die korrekte Spannungsversorgung wird als Vorspannung bezeichnet.
Der Transistor ist so vorgespannt, dass er für alle angelegten Eingänge teilweise eingeschaltet ist, um die Verstärkung zu gewährleisten. Das Eingangssignal wird an der Basis verstärkt und dann zum Emitter übertragen.
Erklärung des BC547
BC547 ist ein bipolarer NPN-Übergangstransistor. Meistens wird er sowohl für Schaltzwecke als auch für Verstärkungszwecke verwendet. Ähnlich wie die anderen Transistoren wird BC-547 auch zur Stromverstärkung verwendet.
Die kleinere Strommenge an der Basis wird verwendet, um die größere Strommenge an Kollektor und Emitter ebenfalls zu steuern. Seine grundlegenden Anwendungen sind Schalten und Verstärken.
BC547 Pinbelegung
BC-547 hat insgesamt drei Anschlüsse, ähnlich wie die anderen Bipolar-Sperrschicht-Transistoren.
Alle diese drei Pins, d.h. Kollektor, Basis und Emitter zusammen mit dem Symbol sind in der nachfolgenden Tabelle dargestellt.
| BC-547 Pinbelegung | ||
|---|---|---|
| Pin Nr. | Name | Symbol |
| 1 | Kollektor | C |
| 2 | Basis | B |
| 3 | Emitter | E |
Das korrekt beschriftete Pin-Konfigurationsdiagramm von BC 547 zusammen mit seiner Animation ist in der nachstehenden Abbildung dargestellt.
Funktionsprinzip des BC-547
Wenn die Eingangsspannung an seinem Anschluss angelegt wird, beginnt eine gewisse Strommenge von der Basis zum Emitter zu fließen und steuert den Strom am Kollektor. Die Spannung zwischen der Basis und dem Emitter (VBE) ist am Emitter negativ und an der Basisklemme für die NPN-Konstruktion positiv.
Die Polarität der an jeder Verbindungsstelle angelegten Spannungen ist in der nebenstehenden Abbildung dargestellt.
BC-547 Leistung – Strom & Spannung
Die Strom-, Leistungs- und Spannungswerte von BC-547 zusammen mit ihren Werten und internationalen (SI)-Einheiten sind in der nachfolgenden Tabelle aufgeführt.
| Eigenschaft | Beschreibung | Wert | Einheit |
|---|---|---|---|
| VCBO | Kollektor-Basis Spannung | 80 | V |
| VCEO | Kollektor-Emitter Spannung | 65 | V |
| VEBO | Emitter-Basis Spannung | 5 | V |
| IC | Kollektor Strom | 100 | mA |
| PD | Verlustleistung | 500 | mW |
| Top | Betriebstemperatur | 150 | °C |
BC547 Thermische Eigenschaften
Die thermischen Eigenschaften in Verbindung mit BC 547 sind zusammen mit typischen Werten in der folgenden Tabelle aufgeführt.
| Thermische Werte des BC-547 | |||
| Sr. Nr. | Eigenschaft | Wert | Einheit |
| 1 | Thermischer Widerstand von Verbindung zu Gehäuse | 83 | °C/W |
| 2 | Thermischer Widerstand von Verbindung zur Umgebung | B | °C/W |
BC547 als Schalter
Wenn ein Transistor als Schalter verwendet wird, wird er wie oben erläutert im Sättigungs- und Sperrbereich betrieben. Wie bereits erwähnt, arbeitet ein Transistor während der Vorwärtsvorspannung als offener Schalter und während der Rückwärtsvorspannung als geschlossener Schalter.
Diese Vorspannung kann durch Zufuhr der erforderlichen Strommenge an den Basis-Pin erreicht werden. Wie bereits erwähnt, sollte der Vorspannungsstrom maximal 5 mA betragen. Alles über 5 mA führt zur Zerstörung des Transistors; daher wird immer ein Widerstand in Reihe mit dem Basis-Pin geschaltet. Der Wert dieses Widerstandes (RB) kann mit den folgenden Formeln berechnet werden.
RB = VBE / IB
Der Wert von VBE sollte 5V für BC-547 und den Basisstrom (IB hängt vom Kollektorstrom (IC) ab. Der Wert von IB sollte mA nicht überschreiten.
BC547 als Verstärker
Transistoren fungieren als Verstärker, wenn sie im aktiven Bereich arbeiten. Er kann Leistung, Spannung und Strom in verschiedenen Konfigurationen verstärken.
Einige der in Verstärkerschaltungen verwendeten Konfigurationen sind:
- Verstärker mit gemeinsamem Emitter
- Verstärker mit gemeinsamem Kollektor
- Verstärker mit gemeinsamer Basis
Von den oben genannten Typen ist der gängige Emittertyp die populärste und am häufigsten verwendete Konfiguration. Bei Verwendung als Verstärker kann die Gleichstromverstärkung des Transistors mit Hilfe der folgenden Formeln berechnet werden
DC-Stromverstärkung = Kollektorstrom (IC) / Basisstrom (IB)
BC547 Equivalent & Alternative
Für den Transistor BC547 stehen folgende Alternativen als Ersatz zur Verfügung:
BC547 Datenblatt
Weitere Informationen gibt es in dem BC547 Datenblatt zum Download.
